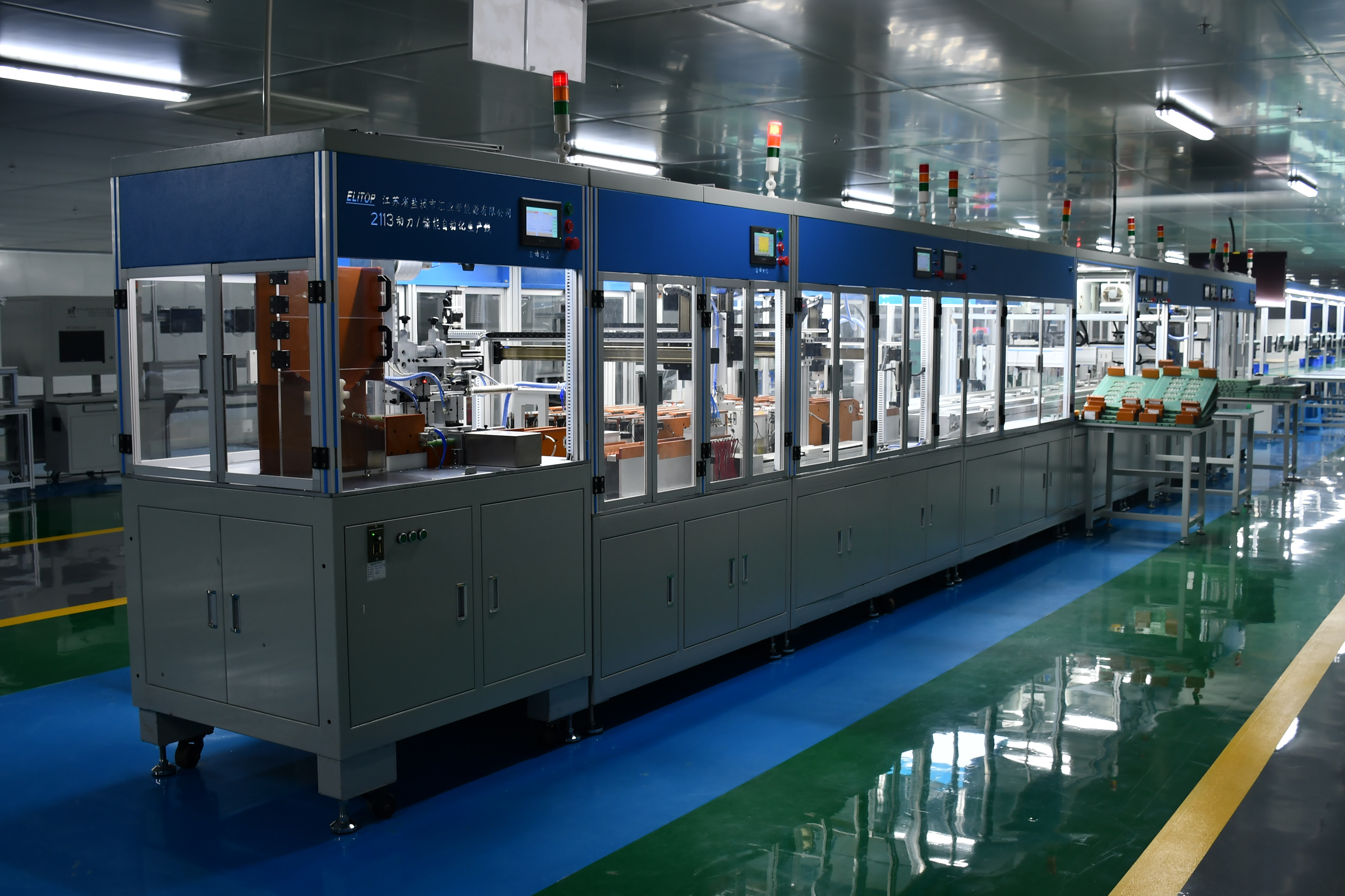

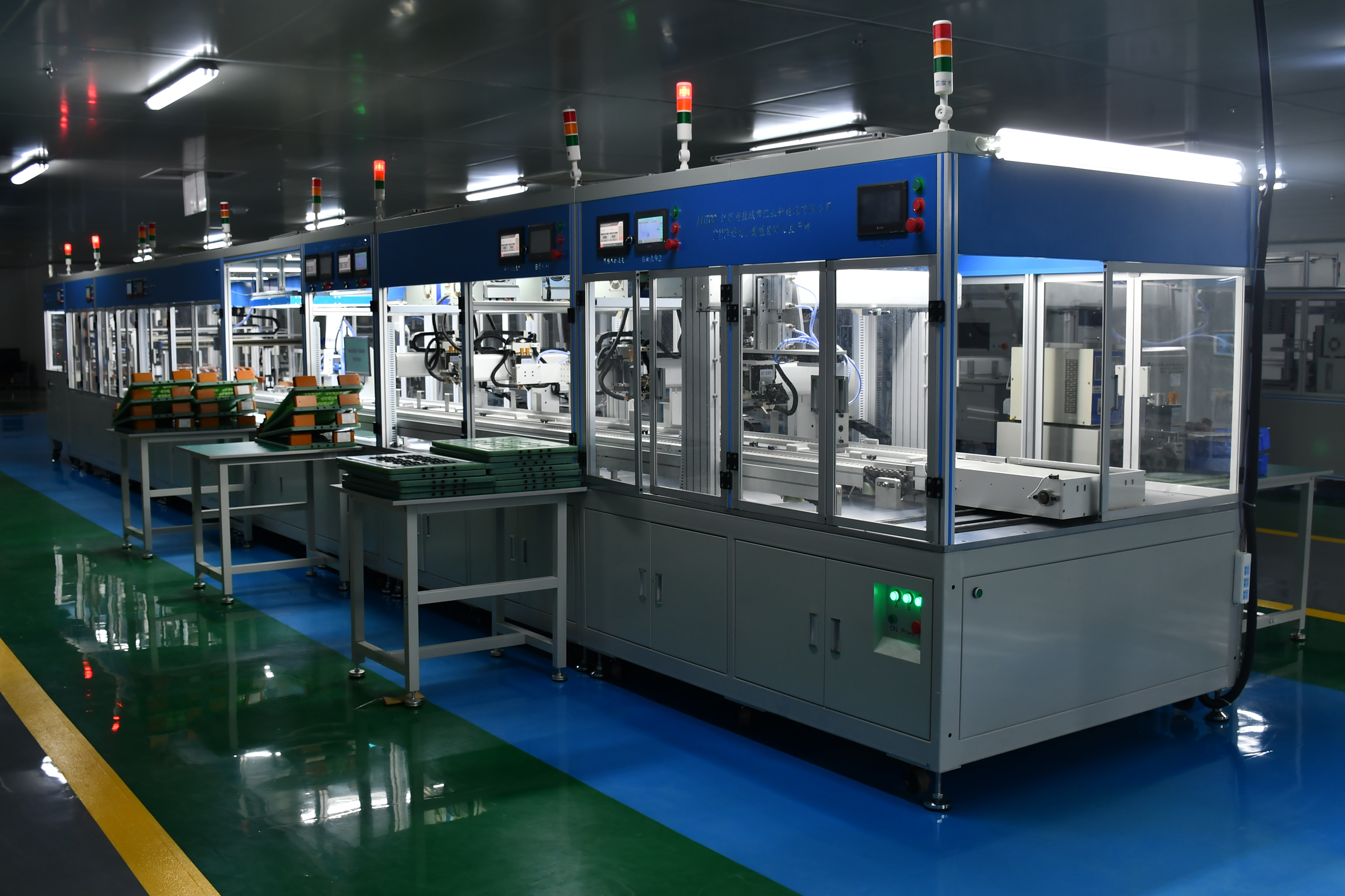

Catena di montaggio cilindrica di 18650/21700/32650 batterie

Descrizione di prodotto

Linea del pacchetto della batteria per il montaggio della 18650/21700/32650 di produzione cilindrica di alta efficienza delle cellule

Nome dell'attrezzatura: Linea di produzione automatica del pacchetto della pila secondaria di immagazzinamento dell'energia di potere

Introduzione alla combinazione dell'attrezzatura

Unità 1

◎Parte elettrica del centro): il centro elettrico della scatola automatica 18650 (10*10) alimentazione automatica, 6 di una volta

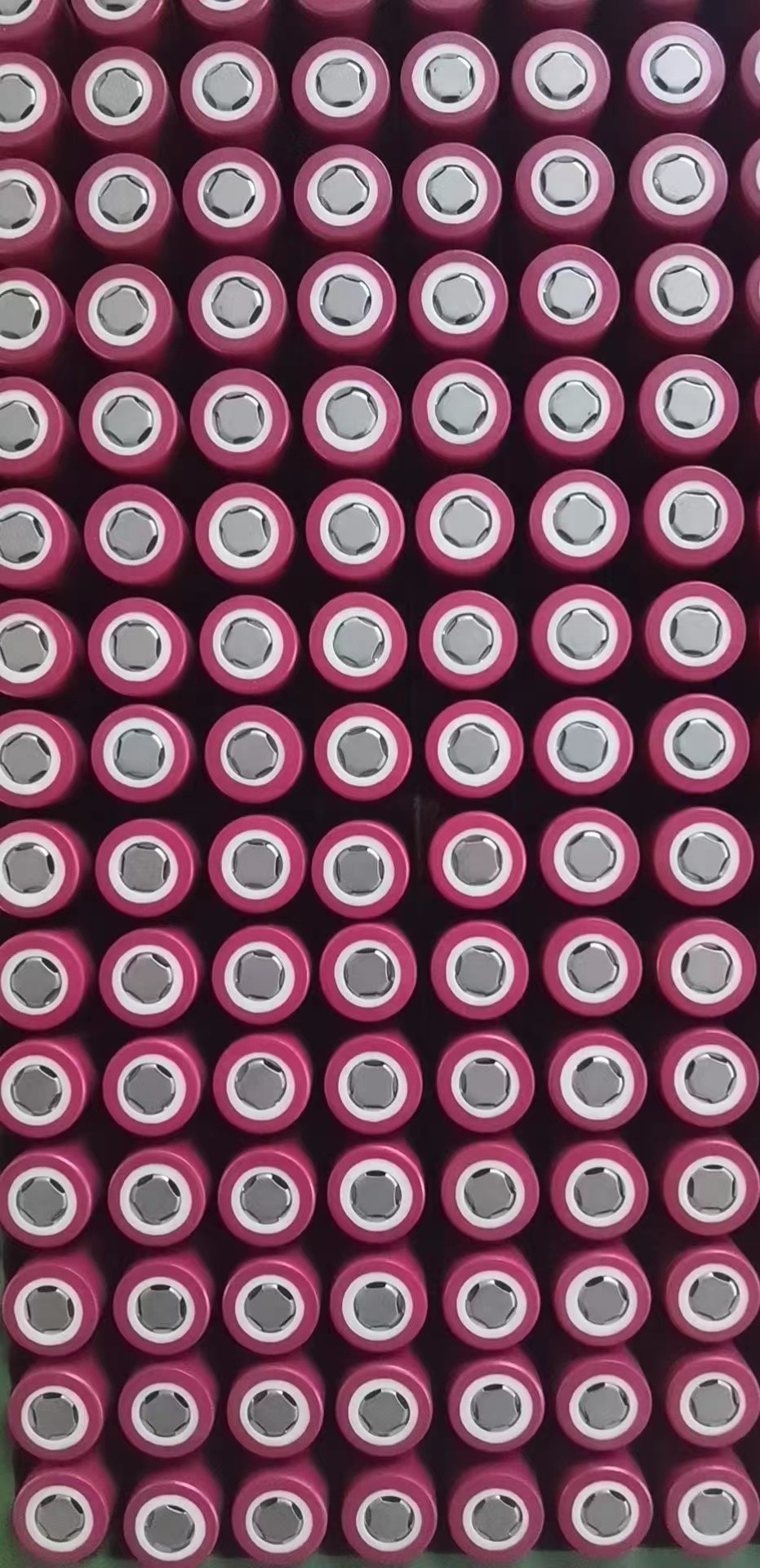

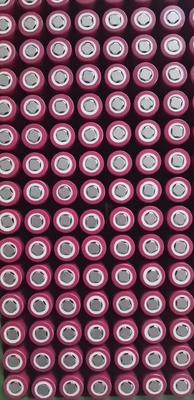

Scatola (cellula 600PCS18650)

◎Cuscinetto di finitura automatico

◎Parte automatica di ordinamento automatico del → di esame di codice (10 archivi di APPROVAZIONE, un archivio di NG, 2 /3 /4 /5 possono essere messi come lo stesso archivio, aumentano il numero di stoccaggio delle cellule, ogni scanalatura è 100PCS, due scanalature sono nello stesso archivio, quindi 200PCS, 3 scanalature sono nello stesso archivio, poi 300PCS)

Unità 2

◎Robot di spaziatura automatico del → di codice del → automatico di esame nel positivo della batteria del sostegno →CCD e nel laser negativo del → di rilevazione dell'elettrodo che puliscono automaticamente dal lato una pulizia (facoltativa) del laser di volume d'affari 1→ della muffa del → sulla saldatura a punti del → (facoltativo) laterale di B dal lato una saldatura a punti 1→ dal lato una saldatura a punti di volume d'affari 2→ della muffa 2→ sulla saldatura a punti laterale di B 2→ dal lato B 2→ eliminare automaticamente il → della copertura per eliminare alla batteria del → della batteria la catena di montaggio del ciclo del prodotto semilavorato (accessori della pasta del → di rilevazione di aspetto della saldatura a punti

→ del collegamento del piatto di protezione del → che modella il test di performance completo del →, ecc.)

Unità 3

◎Una linea del ciclo per la muffa a catena di doppia velocità

◎15 insiemi del trasportatore della muffa della saldatura a punti (L530*380MM)

◎15 insiemi dei coperchi superiori e più bassi della muffa della saldatura a punti per ogni modello della batteria

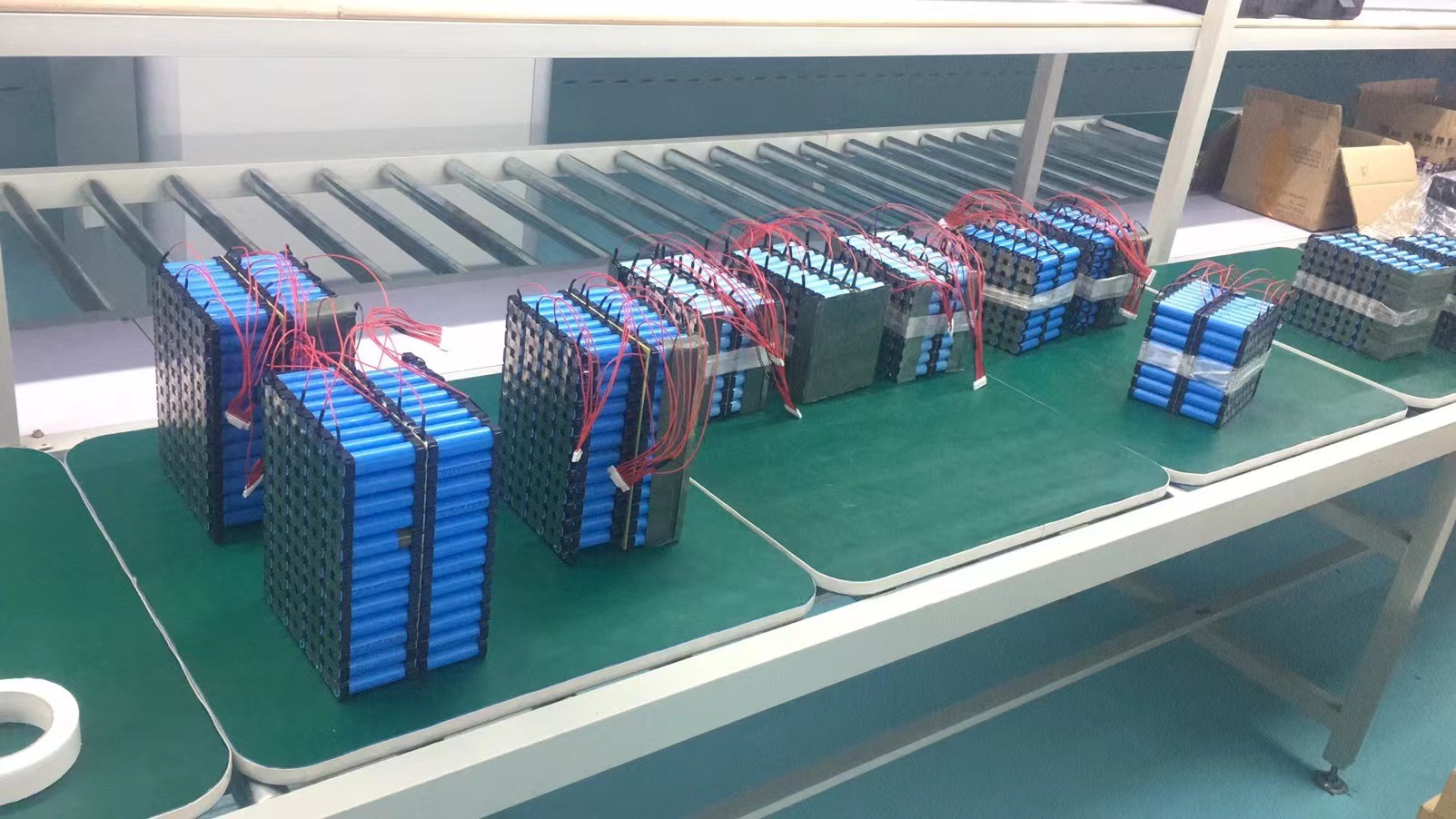

Linea di uscita semilavorata della batteria *1

◎Una linea di riflusso per il trasportatore superiore della muffa

Unità 4

Linea a catena *1 (del ciclo di montaggio di doppia velocità metri L16.5*W1.3*H2)

Bt-2410a, 24 totali di serie/tester *1 della resistenza interna tensione di serie ha messo (facoltativo)

◎Doppio insieme della saldatura a punti *1 del laser di posizione (piatto di protezione e linea di ispezione di B+B-)

◎Tester completo di prestazione del pacchetto della batteria di BT-85V05C50F

Unità 5

◎Sistema elettronico di MES Kanban (uno per il server principale, uno per lo schermo di visualizzazione principale, uno per il CONTENTINO sotto--kanban, uno per ogni stazione)

◎Eliminatore elettrostatico *2

◎Monti l'anello statico della linea del ciclo e dell'allarme statico, 1 messo per ogni stazione

Diagramma di flusso di produzione

Diagramma della disposizione dell'attrezzatura

Nota: Linea di produzione automatica di potere BT-2113/del pacchetto pila secondaria di immagazzinamento dell'energia L16.5*W1.5* 1.76m

Catena di montaggio a catena L16.5*W1.3*2M del ciclo di doppia velocità

Nota: Linea di produzione automatica di potere BT-2113/del pacchetto pila secondaria di immagazzinamento dell'energia L16.5*W1.5* 1.76m

Linea di giro L4.6 * W1.8 H0.8 m.

Catena di montaggio a catena L16.5*W1.3*2M del ciclo di doppia velocità

Cinque, requisiti dell'ambiente dell'attrezzatura

1, alimentazione elettrica: AC380V±10%, 30KW 50HZ±10%

2, fonte del gas: 0.4-0.8mpa, nessun'acqua vaporizzata, nessun impurità

3, temperatura ambiente: 10-45℃

4, umidità ambientale: non non più di 85r.h (nessuna condensazione dell'umidità)

5, l'ambiente senza forte vibrazione, nessun gas corrosivo e gas infiammabile ed esplosivo

Servizio di assistenza al cliente

1. Il partito A è obbligato a formare gli utenti dell'attrezzatura del partito b nell'installazione, nella ricerca degli errori, nell'uso e nella manutenzione gratis, in modo da assicurare che gli operatori del demander possano funzionare normalmente ed indipendente ed il personale di manutenzione può trattare indipendente i problemi comuni

2. Il periodo di garanzia dell'attrezzatura è di due anni. Il partito A sarà responsabile di tre garanzie conformemente alle leggi nazionali ed ai regolamenti. Dopo che la garanzia espira, manutenzione per tutta la vita ed al prezzo di costo per fornire i pezzi di ricambio e le parti d'uso. Se il problema è fuori sito trattato, il fornitore darà una chiara risposta dal email o la forma scritta entro 4 ore
